電壓跟隨器電壓不穩定，請問這是因為差分放大器的自激嗎？

5434

瀏覽

0

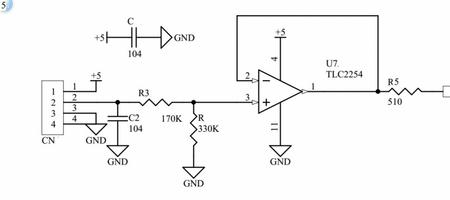

電壓跟隨器電壓不穩定，差分放大器設計的圖如下：

在R3輸入為0.5到4.5V的電位器信號的時候，R5輸出為5k左右的正弦波。

如果在R5加一個接地的濾波104電容，電壓正常。

請問這是因為差分放大器的自激嗎？為什么會出現這種情況？謝謝！


添加評論
KENYON

KENYON

2015-03-23 16:08 提問

3個回答

按時間排序 按票數排序

0

在運放的電源端有沒有放置旁路電容？１uF以上有沒有你說的問題？
添加評論 · 舉報
沉默老李

沉默老李

2015-03-23 16:12 回答

0

電壓跟隨器不穩定，在輸出加一個對地的下拉電阻。
添加評論 · 舉報
花樣

花樣

2015-03-23 16:10 回答

0

你把c2去掉，r5不接104電容試試，看還會出現正玄波嗎？
添加評論 · 舉報
哪年ザ繁華落盡

哪年ザ繁華落盡

2015-03-23 16:10 回答
