處理原理圖的一些技巧

2009年11月21日 13:56 www.qldv.cn 作者:佚名 用戶評論(0
處理原理圖的一些技巧
?
?
最近在畫一個原理圖,把一些比較好的經驗分享一下,比較普通的就不提了。

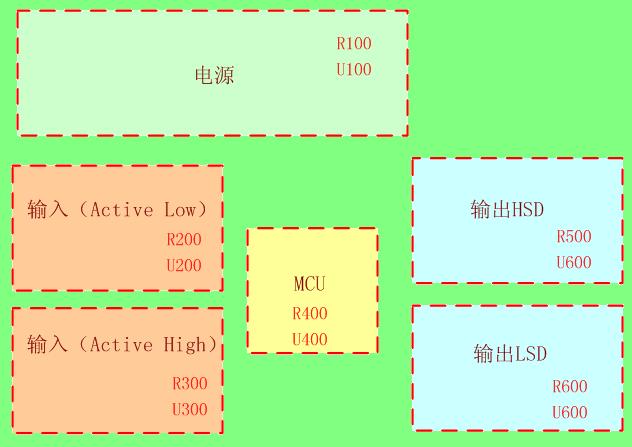

1.把每個功能模塊分離開來,以100,200,300……記錄,并且用虛框標明。
2.輸入模塊在圖的左半部分,輸出模塊在右半部分,電源在左上半部分,MCU在中間部分。
點擊看大圖
3.選擇最常用的電阻電容,缺省電阻(精度如5%,封裝0603),缺省電容(精度如10%,封裝0603,耐壓50V),如有與之不同則必須顯示出來。
4.確認在每個信號點添加測試點
5.標號需按照以下定義:

6.地平面符號如下:

7.注明輸入/輸出信號的功能(簡寫形式),輸入/輸出信號的大小(電流)。電源信號注明電壓大小和最大電流。敏感信號需要注明。

一會繼續補充,并且把圖補齊。
