      同步控制器LTC3859AL的特點和典型應用電路圖

      2017-09-08 | rar | 0.15 MB | 次下載 | 1積分

      資料介紹

      　　LTC?3859AL 是一款高性能、三路輸出 （降壓 / 降壓 / 升壓） 同步 DC/DC 開關穩壓控制器，用于驅動全 N 溝道功率 MOSFET 級。恒定頻率電流模式架構可提供高達 850kHz 的可鎖相開關頻率。LTC3859AL 可在一個 4.5V 至 38V 的寬輸入電源范圍內運作。當從升壓型轉換器的輸出或另一個輔助電源來給 LTC3859AL 施加偏置時，該器件在啟動之后將能夠利用一個低至 2.5V 的輸入電源正常運作。

      　　28μA 的無負載靜態電流延長了電池供電型系統的工作時間。OPTI-LOOP 補償?shù)倪\用使得能夠在一個很寬的輸出電容和 ESR 數值范圍內優化瞬態響應。LTC3859AL 具有一個用于降壓型轉換器的精準 0.8V 基準、用于升壓型轉換器的 1.2V 基準和一個電源良好輸出指示器。PLLIN/MODE 引腳負責在輕負載條件下選擇執行突發模式操作、脈沖跳躍模式或連續電感器電流模式。

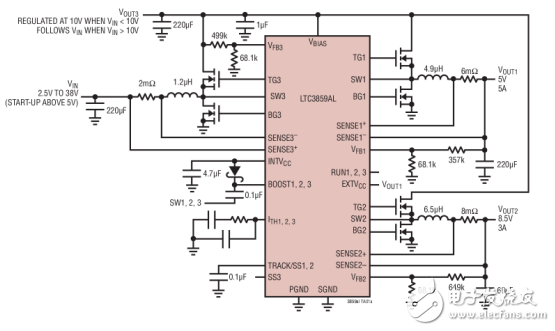

      同步控制器LTC3859AL的特點和典型應用電路圖
