LED 顯示屏是一種通過控制半導體發光二極管的亮度的方式，來顯示文字、圖形、圖像、動畫、行情、視頻、錄像信號等各種信息的顯示屏幕。近兒年來，作為半導體照明領域的一部分，城市景觀照明及室內外裝飾照明的霓虹燈和部分傳統光源必將逐步被具有節能、環保、壽命長、可靠性高及可實現全彩變化的LED 光源所取代。本：設計使用FPGA技術實現對LED 顯示系統的控制，采用自頂向下的設計方法，用模塊調用實現任意字符和圖案的動態［1，2］顯示。
LED 顯示模塊工作原理

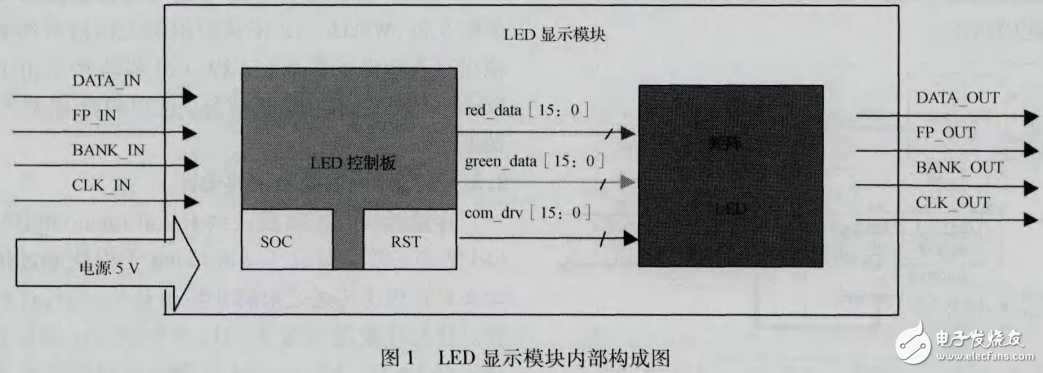

顯示控制系統通過RS232C 接［ 1和外部PC 進行數據交換，同時進行顯示數據的傳送和控制，最終實現對LED 矩陣（ 256 點陣）的亮暗控制。本設計所用的LED 顯示模塊結構如圖1所示，此LED 顯示模塊由矩陣LED 和其控制部的LED 控制板構成。LED 控制板的內部帶有系統時鐘（OSC ），通過內部復位（ RST） 初始化。
