西門子從PLCSIM V5.4 SP3開始增加了對與PLC之間通訊的仿真能力，但是這種能力僅僅局限于Profibus-S7之間的通訊。

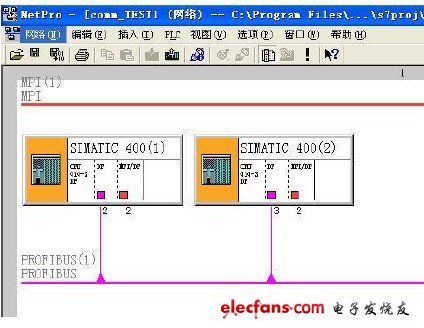

S7通訊是S7系列PLC基于MPI，Profibus，Ethernet網絡的一種優化的通訊協議，主要用于S7-400之間，S7-300與S7-40之間的主對主通訊，也非常適合S7 PLC與HMI通訊，例如與操作面板OP/TP以及上位監控軟件Wincc的通訊，下面的例子將圍繞Profibus網絡展開S7的通訊。
每個CPU都有資源限制，如過程映像區的大小，計數器/定時器的個數，同樣，通信的資源也有限制，在產品樣本中有CPU的鏈接數量指標，這就是指CPU的通信資源。舊版本的S7-300PLC有動態連接與靜態連接的區分，動態連接指通過MPI，PLC與PLC通過調用SFC通信的通信連接，調用SFC時連接建立，停止調用時連接仍然維持，通過調用斷開連接的SFC才能釋放連接資源；靜態連接指與HMI的通信連接，當把OP/TP、Wincc連接到同一CPU時會發生有的OP/TP、Wincc連接不上，這是因為使用的連接數已經超過了CPU的連接資源限制，此外還有一個靜態連接資源保留給編程器使用。
