發視頻資料介紹
AFE5808是一種高度集成的模擬前端（AFE）解決方案，專門設計用于高性能和小尺寸的超聲系統。AFE5808集成了完整的時間增益控制（TGC）成像路徑和連續波多普勒（CWD）路徑。它還使用戶能夠選擇各種功率/噪聲組合來優化系統性能。因此，AFE5808不僅是高端系統的一個合適的超聲模擬前端解決方案，也是便攜式系統的前端解決方案。

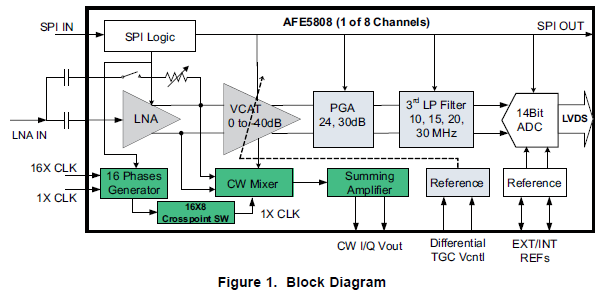

AFE5808包含八個通道的電壓控制放大器（VCA）、14/12位模數轉換器（ADC）和CW混頻器。VCA包括低噪聲放大器（LNA）、壓控衰減器（VCAT）、可編程增益放大器（PGA）和Low Pass Filter（LPF）。LNA增益是可編程的，以支持250 MVPP T0 1 VPP輸入信號。可編程有源終端也由LNA支持。超低噪聲VCAT提供40dB的衰減控制范圍，并改善整體低增益SNR，這有利于諧波成像和近場成像。PGA提供24 dB和30 dB的增益選項。在ADC之前，LPF可以配置為10 MHz、15 MHz、20 MHz或30 MHz，以支持不同頻率的超聲應用。AFE5808中的高性能14位/65 MSPS ADC實現了77的DBFS信噪比。在低鏈增益下保證了良好的信噪比。ADC的LVDS輸出實現了小型化系統所需的靈活的系統集成。
