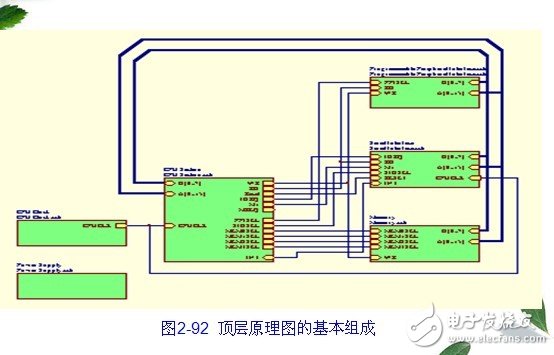

對于比較復雜的電路圖，一張電路圖紙無法完成設計，需要多張原理圖。Altium Designer Summer 09提供了將復雜電路圖分解為多張電路圖的設計方法，這就是層次原理圖設計方法。針對每一個具體的電路模塊，可以分別繪制相應的電路原理圖，這些原理圖稱為子原理圖，而各個電路模塊之間的連接關系則采用一個頂層原理圖來表示。頂層原理圖主要由若干個原理圖符號即圖紙符號組成，用來表示各個電路模塊之間的系統連接關系，描述了整體電路的功能結構。這樣，把整個系統電路分解成頂層原理圖和若干個子原理進行設計。
