一、電源電路的功能和組成
每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電） 的缺點，因此最經濟可靠而又方便的是使用整流電源。

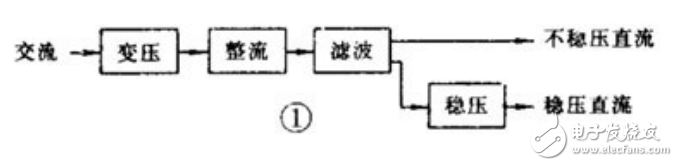

電子電路中的電源一般是低壓直流電，所以要想從220 伏市電變換成直流電，應該先把220 伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要再增加一個穩壓電路。因此整流電源的組成一般有四大部分，見圖1。其中變壓電路其實就是一個鐵芯變壓器，需要介紹的只是后面三三種單元電路。
