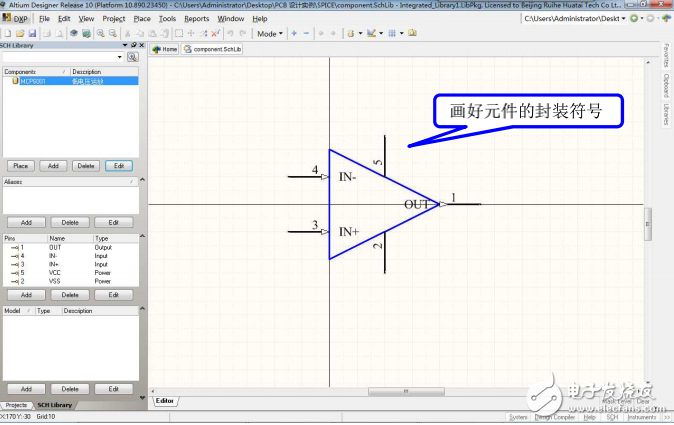

原理圖仿真主要的目的是用來驗證工程師所設計的電路原理圖能不能滿足功能需求，或分析電路中由于某些元件自身參數的離散性，或外部環境溫度變化對電路的影響等等。在現實中有很多工程師反映原理圖仿真要真正應用起來太困難，還不如自己搭面包板做實驗來得快，我想之所以工程師會有這種聲音也是有多方面原因在影響他。首先，要想做原理圖仿真，必須要把每個元件的仿真模型（SPICE 模型，盡管 SPICE分很多種版本叫法，但我們一般將其統稱為 SPICE，AD10 支持最新版的 PSPICE 模型）找齊，而現實中有許多芯片原廠不愿意公布其產品的 SPICE 模型，因為他們擔心自己的產品模型一旦公布，會被竟爭對手發現其產品性能參數。其次，SPICE 模型的版本過多，并且相關的標準至今沒能在國際上形成共識，因此在現實中是采用了某個公司的企業標準，然后大家都按這個標準在做，但至于廠家采用的哪個版本發布似乎都是各公司自己在隨心所欲，導致許多工程師想找出一個統一版的模型確實不太容易。另外，SPICE 語法比較難懂，且各種元件的描述語法也不統一，工程師自己想建模型無法確定該元件的主要參數，因此這也是導致許多工程師望而生畏的一個主要原因。 AD10 針對上述三個影響工程師的主要原因也采用了相應的應對方法。首先，在模型上，AD10 自帶了仿真用的各種常用的二端元件、三端元件和各種信號源，因此，工程師只需找到自己電路原理圖中核心的元件的仿真模型即可（這個模型一般可以找芯片原廠或其代理商的現場服務工程師傳給你）；其次，在模型格式上 AD10 自帶有一個XSPICE 的模型向導，方便你自己在設計元件封裝時將其相應的 SPICE 模型建立起來，外部的仿真模型，可將其文件后綴改為 CKT 即可被 AD10 導
