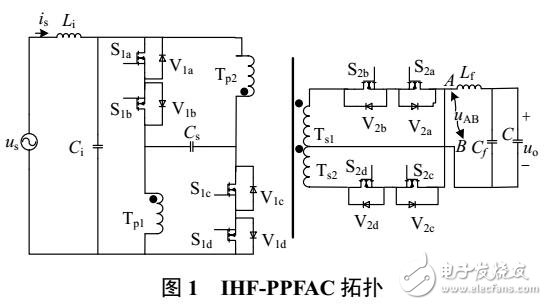

傳統有源電力濾波器（active power filter，APF）基于逆變器拓?fù)?，直流?cè)采用大容量電解電容器組作為儲能元件，容易損壞，且價格昂貴。提出一種基于推挽正激式高頻隔離交交變換器（insolated high frequency push-pull forward AC-AC converter， IHF-PPFAC）的IL-APF（inverter-less APF）結構，無需儲能裝置。分析了基于偶次諧波調制技術（even harmonic modulation，EHM）的單相IHF-PPFAC綜合補償原理；對補償注入電流進行傅里葉級數分解分析其頻譜特性，發現EHM耦合問題并提出非相鄰調制波的解決方案；提出三相IL-APF結構，并建立了數學模型；同時設計了逐次諧波補償策略（successive harmonic compensation strategy，SHCS）的閉環控制方案。仿真和實驗結果驗證了IL-APF的可行性，新裝置沒有使用直流儲能元件，并實現了補償電容器和電網側的電氣隔離；具有無功和諧波的綜合補償功能，適用于三相三線平衡系統。
