現在大多數嵌入式設備都要求實現音視頻的播放功能。ARM9+Linux在嵌入式系統中應用廣泛，因此，這里提出一種嵌入式Linux下基于ARM9的多媒體播放系統。
1 播放器系統平臺
播放器的嵌入式Linux系統的層次結構如圖1所示。硬件上電后，CPU的程序指針首先指向一個特定的存儲器地址，該地址一般存放Boot-loader，Bootloader在CPU和內存初始化后，把Linux內核從ROM設備中解壓到內存，然后程序指針跳轉到內核在內存的起始位，由Linux內核繼續完成剩下的系統引導。內核在重新初始化系統后，就加載根文件系統，運行用戶應用程序。圖2為開發系統硬件設計框圖。
系統硬件平臺的核心處理器為S3C2410X，微處理器是一款由Samsung公司為手持設備設計的低功耗、高度集成的基于ARM7TDMI核的微處理器。為了降低系統總成本和減少外圍器件，這款芯片中還集成有：16 KB指令Cache、16 KB數據Cache、MMU、外部存儲器控制器、LCD控制器（STN和TFT）、NAND Flash控制器、4個DMA通道、3通道UART、1個12C總線控制器、1個I2S總線控制器，以及4通道PWM定時器和1個內部定時器、通用I／O口、實時時鐘、8通道10位ADC和觸摸屏接口、UsB主、USB從、SD／MMC卡接口等。該處理器廣泛應用于PDA、移動通信、路由器和工業控制等領域。

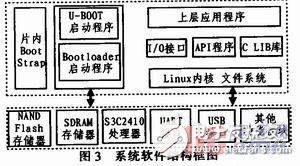

軟件系統設計必須與硬件平臺緊密結合。S3C2410采用NAND Flash作為整個系統的程序存儲區域，在系統啟動時通過片上ROM的Bootload-er程序，從NAND Flash加載并執行外部引導程序來實現整個系統的啟動步驟，整個軟件系統采取圖3所示的設計結構。
1 播放器系統平臺
播放器的嵌入式Linux系統的層次結構如圖1所示。硬件上電后，CPU的程序指針首先指向一個特定的存儲器地址，該地址一般存放Boot-loader，Bootloader在CPU和內存初始化后，把Linux內核從ROM設備中解壓到內存，然后程序指針跳轉到內核在內存的起始位，由Linux內核繼續完成剩下的系統引導。內核在重新初始化系統后，就加載根文件系統，運行用戶應用程序。圖2為開發系統硬件設計框圖。
系統硬件平臺的核心處理器為S3C2410X，微處理器是一款由Samsung公司為手持設備設計的低功耗、高度集成的基于ARM7TDMI核的微處理器。為了降低系統總成本和減少外圍器件，這款芯片中還集成有：16 KB指令Cache、16 KB數據Cache、MMU、外部存儲器控制器、LCD控制器（STN和TFT）、NAND Flash控制器、4個DMA通道、3通道UART、1個12C總線控制器、1個I2S總線控制器，以及4通道PWM定時器和1個內部定時器、通用I／O口、實時時鐘、8通道10位ADC和觸摸屏接口、UsB主、USB從、SD／MMC卡接口等。該處理器廣泛應用于PDA、移動通信、路由器和工業控制等領域。
軟件系統設計必須與硬件平臺緊密結合。S3C2410采用NAND Flash作為整個系統的程序存儲區域，在系統啟動時通過片上ROM的Bootload-er程序，從NAND Flash加載并執行外部引導程序來實現整個系統的啟動步驟，整個軟件系統采取圖3所示的設計結構。
