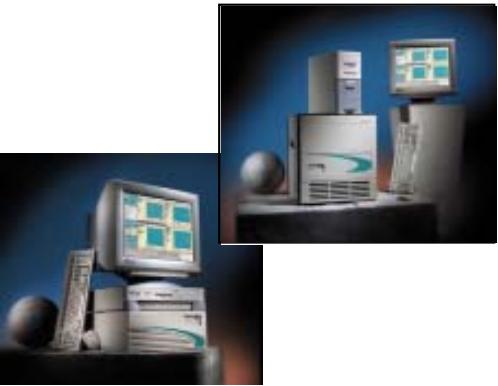

發視頻JAGUAR大型實時動態信號分析控制系統
2011-02-27 |
??它 |
1.58 MB |
次下載 |
免費
資料介紹
特點
◎單個機箱可以具有多達98個輸入通道。
◎輸入通道具有連續自動增益控制能力，大幅度提升ADC對動態信號的量化精度。
◎由于采用64倍過采樣Σ-?ADC以及與其精細匹配的抗混濾波器，信號通路不但具有優異的阻帶截止性能，而且具有線性相頻特性。
◎所有通道的采樣速率可以同時高達102.4Ks/s/ch。
◎系統的輸出通道的輸出信號衰減器具有0.05dB一檔的分辨率，這是優化輸出動態范圍的正確方法，其它廠家產品無可匹敵。
◎業內唯一內置“中間處理器”的產品，顯著提升了系統的實時性能。
◎輸入輸出通道校準：所有通道的校準參數都存儲在模板上的非易失RAM中。
◎每臺ACP可以外掛5個直通盤，每個容量可達36GB。這些直通盤可以熱插拔。
◎多臺JAGUAR可以鎖定采樣時鐘，實現多通道同步采集，即使幾百個通道，仍能保證正確的時間同步及相位測量。這是業內第一次。
◎控制主機既可以是SUN工作站也可是PC工作站。
?
?
