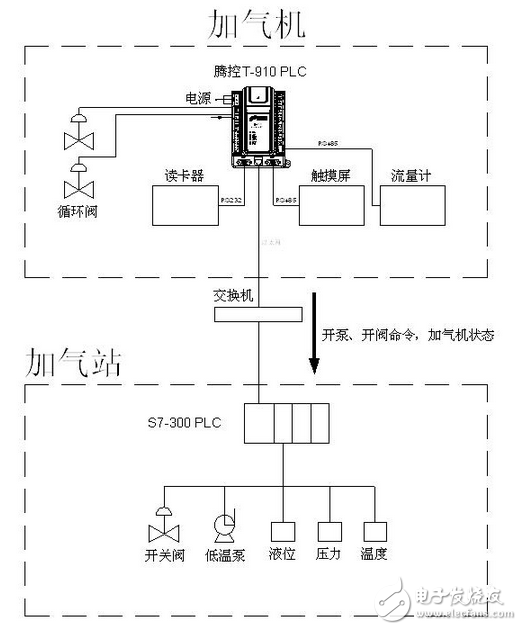

騰控科技T-910 PLC應用于LNG加氣站，三個串口分別與觸摸屏、讀卡器、流量計之間采用Modbus RTU通訊，網口與S7-300 PLC之間采用Modbus TCP通訊，T-910 PLC讀取用戶IC卡余額，通過觸摸屏設置加氣量，T-910 PLC自動執行加氣動作、向S7-300 PLC發送開泵命令、生成加氣量和加氣余額、對IC卡扣除消費金額、退卡等一整套完整的加氣過程。
整個加氣站的控制核心是騰控T-910 PLC，LNG加氣站投入運行后，LNG儲存罐保持一定的存量，由S7-300 PLC維持LNG儲存罐即卸液管路的正常狀態，當加氣機發出命令時，可以立即將LNG氣體送達加氣機，以下介紹加氣過程。
